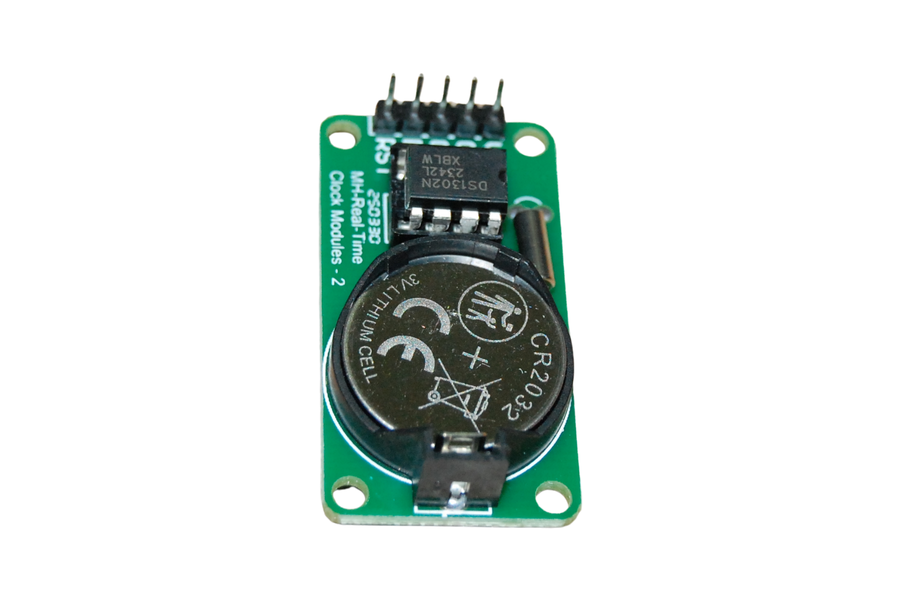

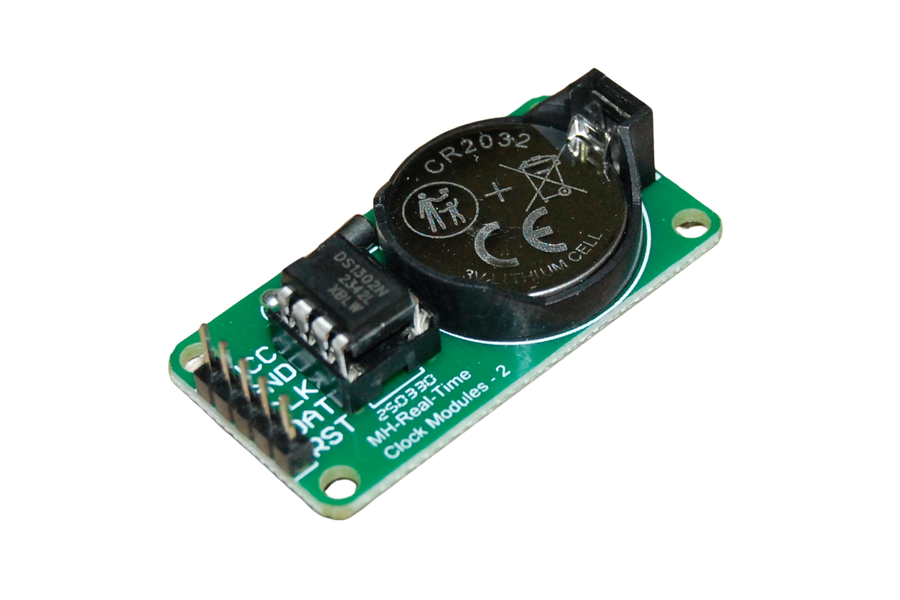

DS1302 RTC Gerçek Zamanlı Saat Modülü (Pil Dahil)

Arduino ve diğer mikrodenetleyici projelerinize tam zamanlı bir saat ve takvim işlevi kazandırmak için tasarlanmış, yüksek verimli DS1302 Gerçek Zamanlı Saat (RTC) modülüdür. Bu modül; yıl, ay, gün, saat, dakika ve saniye verilerini sürekli olarak sayar ve mikrodenetleyicinize aktarır. Üzerinde yer alan CR2032 pil yuvası sayesinde, ana sistemin elektriği (örneğin Arduino'nun gücü) kesilse bile zamanı saymaya arkadaki pilden devam eder. Böylece sistem tekrar açıldığında saat kalibre etmeye gerek kalmadan kaldığı yerden doğru zamanı göstermeye devam eder.

Öne Çıkan Özellikler

• Kesintisiz Zaman Takibi: Harici pil desteği sayesinde elektrik kesintilerinden etkilenmez, zaman hafızasını yıllarca korur.
• Basit Arayüz: Mikrodenetleyiciler ile sadece 3 pin (RST, I/O, SCLK) üzerinden seri haberleşme yaparak pin tasarrufu sağlar.
• Geniş Çalışma Voltajı: 2.0V ile 5.5V arasında geniş bir çalışma voltajına sahip olup, hem 3.3V hem de 5V sistemlerle (Arduino, Raspberry Pi vb.) tam uyumludur.
• Düşük Güç Tüketimi: Veri saklama modunda mikrowatt seviyesinde akım tüketerek üzerindeki pilin ömrünü maksimuma çıkarır.

Kullanım ve Proje Alanları

• Dijital saat, takvim ve çalar saat (alarm) tasarımları.
• Belirli saatlerde sulama yapan akıllı tarım ve sera otomasyon sistemleri.
• Günün belirli saatlerinde ışıkları açıp kapatan akıllı ev/bina aydınlatma projeleri.
• SD kartlı veri günlükleme (Data Logger) projelerinde, verinin tam olarak hangi saniyede kaydedildiğini damgalamak (Timestamp) için.

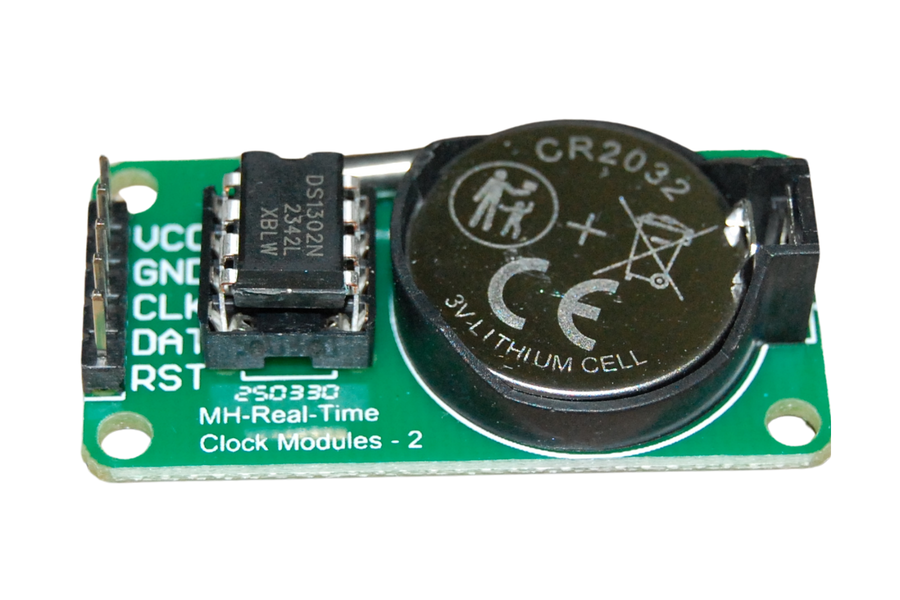

Pin İşlevleri

• VCC: Besleme girişi. Arduino'nun 5V (veya 3.3V) çıkışına bağlanır.
• GND: Toprak. Arduino'nun GND pinine bağlanır.
• CLK (SCLK): Saat sinyali. Veri iletişiminin ritmini belirler; Arduino'nun herhangi bir dijital pinine bağlanır.
• DAT (I/O): Veri hattı. Saat/takvim bilgisi bu pin üzerinden çift yönlü aktarılır; dijital bir pine bağlanır.
• RST (CE): Aktifleştirme pini. İletişim başlarken HIGH yapılır; dijital bir pine bağlanır.

Örnek bağlantı (Arduino Uno): VCC→5V, GND→GND, CLK→D5, DAT→D4, RST→D2. Kod tarafında DS1302 kütüphanesinde aynı pinleri tanımlamanız yeterli.

Teknik Özellikler

• Entegre: DS1302 RTC yongası
• Çalışma Voltajı: 2.0V – 5.5V (3.3V ve 5V sistemlerle uyumlu)
• Haberleşme: 3 hatlı seri arayüz (RST, I/O, SCLK)
• Kristal: 32.768 kHz
• Zaman Bilgisi: Saniye, dakika, saat, gün, ay, yıl (2100 yılına kadar artık yıl telafili)
• Yedek Pil: CR2032 (ürüne dahildir)
• Pinler: VCC, GND, RST, DAT, CLK

Paket İçeriği

• 1 Adet DS1302 RTC Modülü
• 1 Adet CR2032 Pil (takılı)
