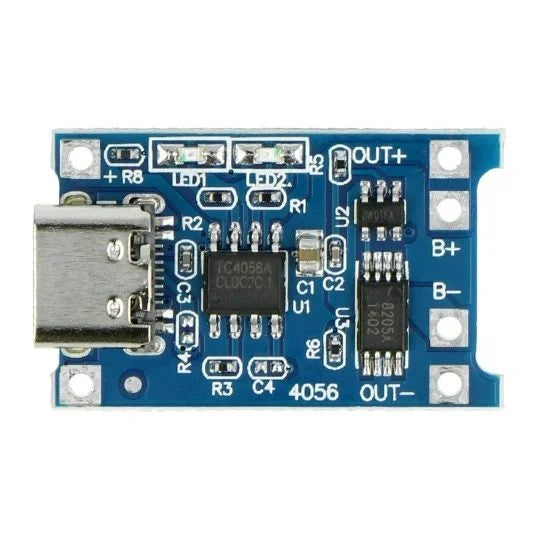

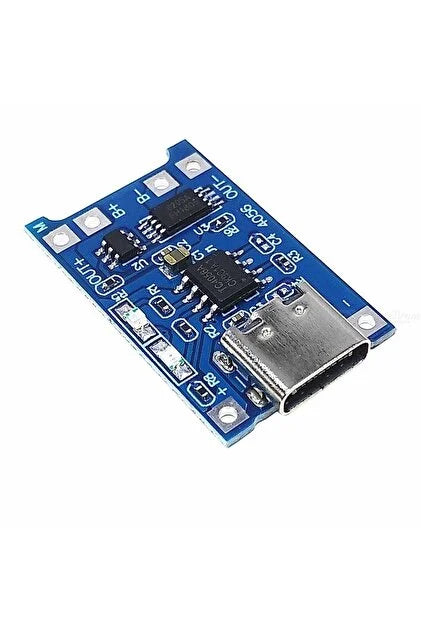

TP4056 Type-C 1S 3.7V Li-Po / Li-Ion Pil Şarj Devresi

Lityum bataryalarınızı güvenle ve hızlı bir şekilde şarj etmek için tasarlanan TP4056 Type-C Şarj Modülü, projelerinizin enerji ihtiyacını modern standartlara taşır. Güncel Type-C bağlantı portu sayesinde telefon şarj aletlerinizle veya bilgisayarınızla tam uyumlu çalışır.

18650 lityum iyon piller veya 3.7V Li-Po bataryalar ile mükemmel uyum sağlayan bu kart, akıllı şarj algoritması sayesinde piliniz tam doluluğa (4.2V) ulaştığında şarj işlemini otomatik olarak keser. Böylece pilinizin ömrünü uzatır ve aşırı şarjdan kaynaklanabilecek tehlikelerin önüne geçer.

Öne Çıkan Özellikler

• Modern Type-C Girişi: Güncel kablolarla uyumlu, ters-düz takma derdi olmayan pratik soket yapısı.
• Akıllı Şarj Kesme: Pil voltajı 4.2V'a ulaştığında akımı keserek bataryayı güvende tutar.
• Görsel Durum Bildirimi: Üzerindeki SMD LED'ler sayesinde şarj durumunu anlık takip edebilirsiniz (Kırmızı: Şarj oluyor / Mavi veya Yeşil: Şarj tamamlandı).
• Ekstra Bağlantı Padleri: İsterseniz Type-C soketi yerine kart üzerindeki IN+ ve IN- lehim noktalarından da 5V güç girişi yapabilirsiniz.

Kullanım Alanları

• Kendi Güç Kaynağını Yap (DIY): 18650 piller kullanarak taşınabilir projeler, robotik araçlar ve el fenerleri tasarlama.
• Cihaz Modernizasyonu: Eski pilli oyuncakları veya elektronik aletleri Type-C ile şarj edilebilir hale getirme.
• Arduino ve Sensör Projeleri: Mikrodenetleyici projelerinde bağımsız lityum pil besleme üniteleri oluşturma.

Pin (Pad) İşlevleri

• IN+ / IN−: 5V güç girişi lehim noktaları. Type-C soket kullanmak istemediğiniz durumlarda 5V kaynağınızı buraya bağlayabilirsiniz.
• B+ / B−: Pil bağlantı uçları. Şarj edilecek 3.7V Li-Po / Li-Ion pilin artı ucu B+'ya, eksi ucu B−'ye lehimlenir.
• OUT+ / OUT−: Yük çıkışı. Beslenecek devreniz (Arduino, LED, motor sürücü vb.) bu uçlara bağlanır; pil gerilimi buradan verilir.

Kural: Pil daima B uçlarına, devreniz daima OUT uçlarına. Yükü doğrudan pile değil OUT uçlarına bağlarsanız korumadan da faydalanırsınız.

Teknik Özellikler

• Şarj Entegresi: TP4056 (Lineer Şarj)
• Giriş Voltajı: DC 4.5V - 5.5V
• Tam Şarj Voltajı: 4.2V (± %1 hassasiyet)
• Maksimum Şarj Akımı: 1A (Direnç değişimi ile ayarlanabilir, fabrika çıkışı 1A)
• Bağlantı Arayüzü: Type-C USB
• Çalışma Sıcaklığı: -10°C ile +85°C arası
• Boyutlar: Yaklaşık 25 mm x 19 mm x 5 mm

⚠️ Önemli Güvenlik Notu

• Modül üzerinde ters kutup koruması bulunmamaktadır. Pili karta bağlarken B+ (Artı) ve B- (Eksi) yönlerinin doğru olduğundan kesinlikle emin olunuz. Ters bağlantı yapılması durumunda TP4056 entegresi anında yanarak kullanılamaz hale gelecektir.
• Pili ilk kez bağladığınızda devreyi aktifleştirmek için Type-C portundan kısa bir süre 5V enerji vermeniz gerekebilir.

Paket İçeriği

• 1 Adet TP4056 Type-C 1S Pil Şarj Modülü
