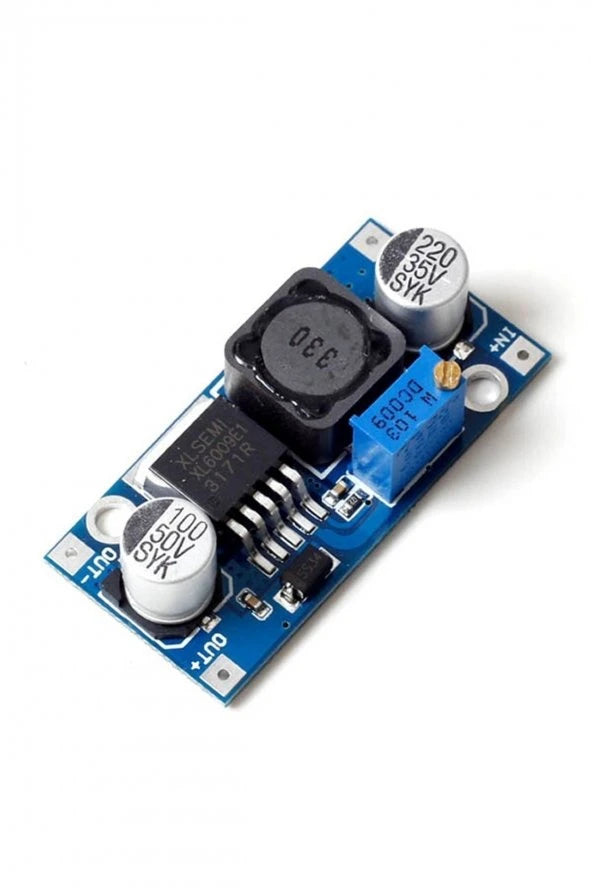

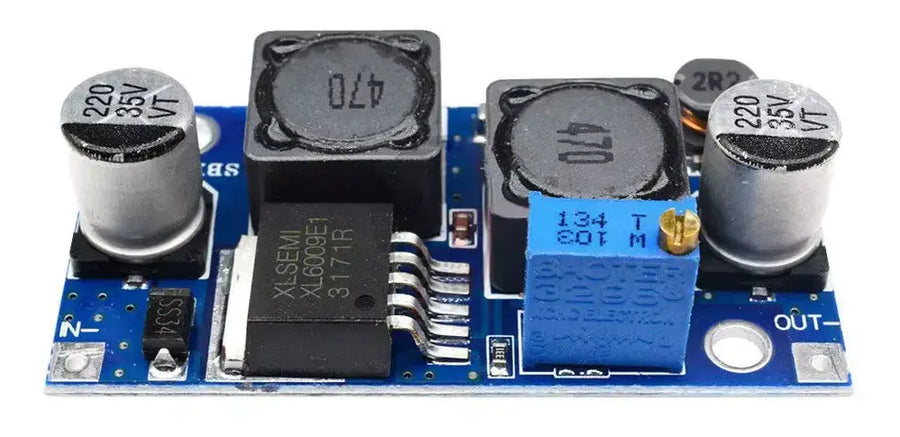

XL6009 Ayarlanabilir Step-Up Boost Voltaj Yükseltici Regülatör Kartı (4A)

Projelerinizde giriş voltajının yetersiz kaldığı durumlarda, voltajı dilediğiniz seviyeye yükseltmek için XL6009 Step-Up Boost Voltaj Regülatörü en ideal çözümdür. Yüksek frekanslı anahtarlama teknolojisi sayesinde eski nesil LM2577 kartlarına göre çok daha yüksek verimlilik ve performans sunar.

Kart üzerinde yer alan hassas çok turlu (multi-turn) potansiyometreyi saat yönünde veya tersine çevirerek çıkış voltajını kolayca ayarlayabilirsiniz. Robotik projelerden taşınabilir güç kaynaklarına, pille çalışan sistemlerden endüstriyel hobi uygulamalarına kadar geniş bir kullanım alanına sahiptir.

Öne Çıkan Özellikler

• Yüksek Frekanslı Anahtarlama (400kHz): Daha küçük filtre bileşenleri ile daha kararlı ve düşük dalgalanmalı (low ripple) çıkış voltajı sağlar.
• Gelişmiş XL6009 Entegresi: LM2577 tabanlı eski kartlara kıyasla %94'e varan yüksek dönüşüm verimliliği sunar.
• Çok Turlu Potansiyometre: Çıkış voltajını milimetrik ve kararlı bir şekilde hassas ayarlama imkanı.
• Kompakt ve Dayanıklı Yapı: Kolay montaj için devre kartı üzerinde vida delikleri mevcuttur.

Kullanım Alanları

• Pil Voltajı Yükseltme: 3.7V Li-Po veya 5V Powerbank çıkışlarını 9V, 12V veya 24V gibi daha yüksek gerilimlere yükselterek Arduino, motor sürücü veya LED şeritleri besleme.
• Güneş Paneli Uygulamaları: Güneş panelinden gelen değişken düşük voltajı sabit bir yüksek voltaja ayarlama.
• Araç İçi Elektronik: 12V araç aküsü voltajını dizüstü bilgisayarlar veya diğer 19V-24V cihazlar için uygun seviyeye getirme.
• Önemli Not: Bu bir Step-Up (Voltaj Yükseltici) kartıdır. Kartın düzgün çalışabilmesi için giriş voltajının, her zaman hedeflediğiniz çıkış voltajından daha düşük olması gerekir (Örn: 5V girip 12V alabilirsiniz, ancak 12V girip 5V alamazsınız).

Terminal (Pin) İşlevleri

• IN+: Giriş pozitif ucu. Kaynak voltajınızın (pil, adaptör, panel) artı ucu buraya bağlanır.
• IN−: Giriş negatif ucu (GND). Kaynağın eksi ucu buraya bağlanır.
• OUT+: Yükseltilmiş çıkış voltajının pozitif ucu. Beslenecek devrenin artı girişine bağlanır.
• OUT−: Çıkış negatif ucu (GND). Beslenecek devrenin toprağına bağlanır.
• Trimpot: Çıkış voltaj ayarı. Saat yönünde çevirdikçe çıkış voltajı yükselir.

Güvenli kullanım: Yükü bağlamadan önce OUT+ ve OUT− uçlarını multimetreyle ölçüp istediğiniz voltajı ayarlayın, sonra devrenizi bağlayın.

Teknik Özellikler

• Modül Tipi: Non-isolated step-up (Boost)
• Giriş Voltajı: DC 3V - 32V (Optimum çalışma aralığı 5V - 32V)
• Çıkış Voltajı: DC 5V - 35V (Ayarlanabilir)
• Giriş Akımı: Maksimum 4A (Anlık tepe akımı)
• Sürekli Akım Gücü: 1.5A - 2A (Uzun süreli ve yüksek voltaj farkı olan kullanımlarda, 2A üzerindeki yükler için mutlaka harici soğutucu kullanılmalıdır)
• Dönüşüm Verimliliği: %94'e kadar
• Anahtarlama Frekansı: 400 kHz
• Boyutlar: 43 mm x 21 mm x 14 mm

📦 Paket İçeriği

• 1 Adet XL6009 Ayarlanabilir Step-Up Boost Voltaj Regülatör Kartı
